首页 > 产品 > 流量监测与报警 > 涡街流量计 > FTV-1600R系列

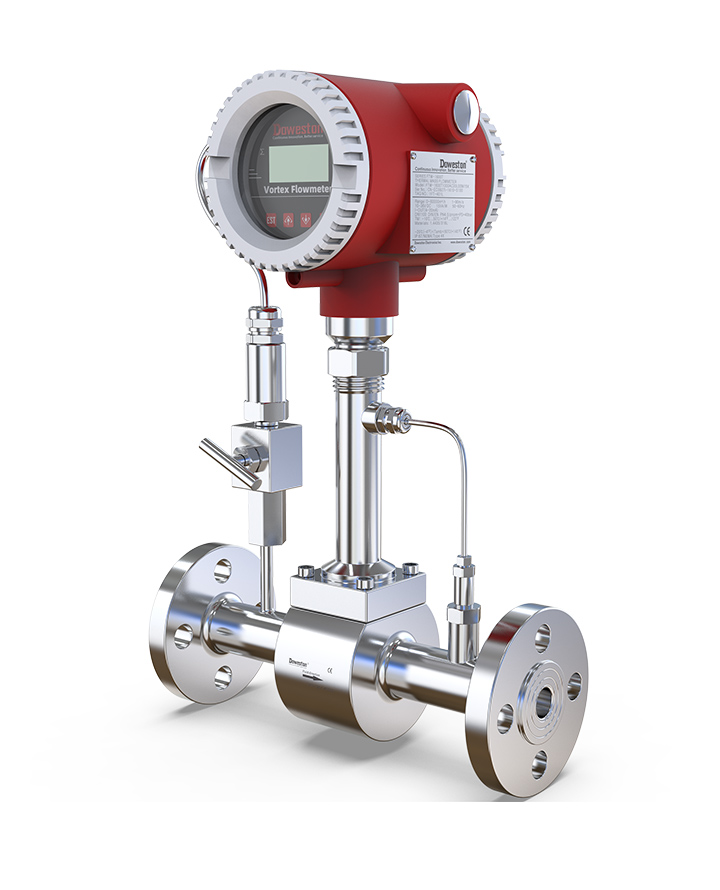

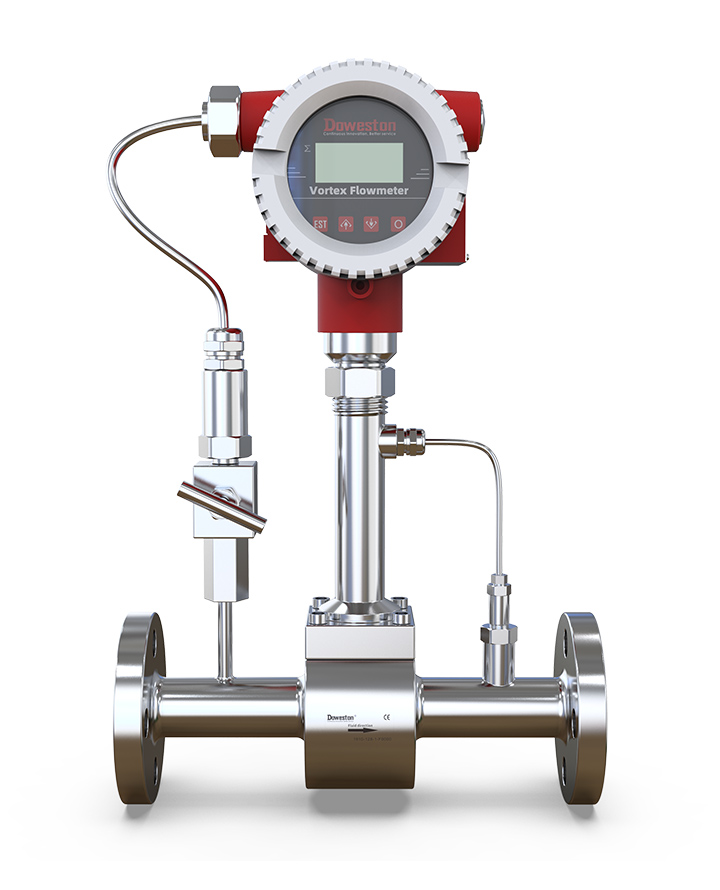

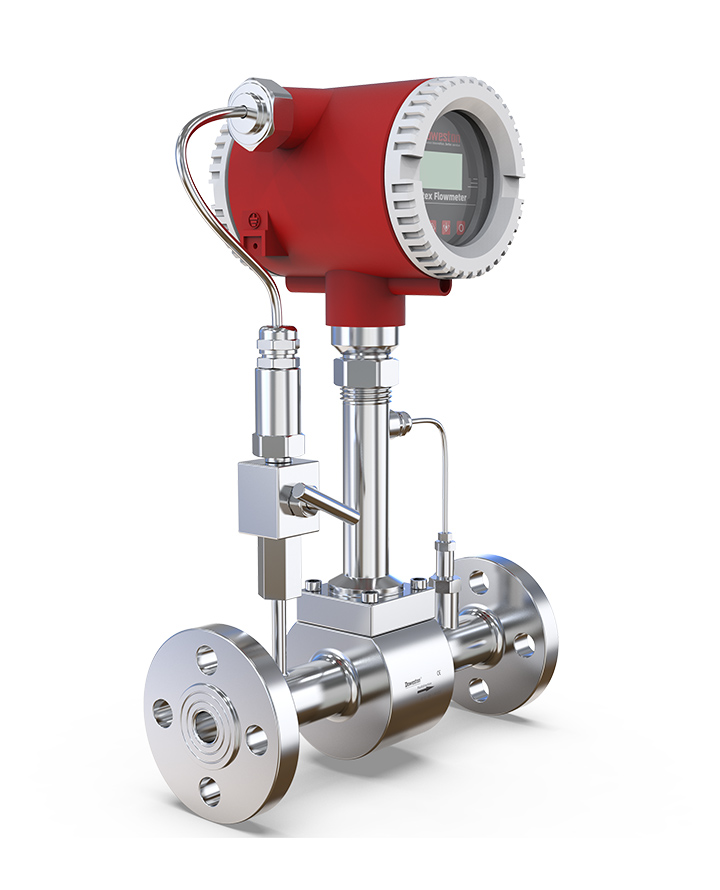

温压补偿型涡街流量计

FTV-1600R系列
温压补偿型涡街流量计

 全新

FTV-1600R系列温压补偿型涡街流量计

累计浏览:3万+


压力损失小,量程范围大,带温压补偿精度高


FTV-1600R系列夹持型涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽的流量压损小,采用特殊的温压补偿技术,量程大,精度高,在测量工况体积流量几乎不受流体密度、压力、温度、粘度等参数的影响采用压电应力式传感器,可靠性高,维护量小,IP68防护等级,适合装在任何户外的管道系统中。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用。


让DOWESTON销售工程师为您选型

请发送给我:
 报价单  (今日询价优惠5%

 详细产品资料及其它



6371045758171154702208514.svg产品选型勾选32.svg专家答疑勾选32.svg新客优惠5%




价格如何?


立即报价给我    6192450875.png



规格 技术参数 文件 相关产品

性能特点

FTV-1600R系列温压补偿型涡街流量计基本原理是卡门涡街现象,当介质以一定的速度流过三角柱型的旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种   旋涡被称为卡门涡街。斯特劳哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比。


 采用双钝体涡街流量传感器技术、差动式双压电传感器技术,范围度宽,流量下限低,抗干扰能力强,计量准确可靠

 采用微功耗高新技术,凭内外电源均可工作,内电池可连续使用五年以上

 采用LCD显示工况瞬时流量、工况累积流量等,显示清晰直观,读数方便

 与旋进式流量计相比,压力损失较小,适合于压力较低之场合使用

 无机械转动部件,高可靠,稳定性好,维修量少,对介质适应性好

 可通过RS485接口与数据采集器配套实现GPRS无线数据传输,可靠,可方便实现自动化管理

 表头可180°随意旋转,安装方便




应用领域:

化工、食品、造纸

 制糖、冶矿、给排水

 环保、水利、钢铁

 石化、油田、制药

 纺织、酒店等领域中


索取手册 TIM截图20191217004800.jpg



技术参数



测量范围液体:0.35~7.0m/s    气体:5.0~60.0m/s    蒸汽:6.0~70.0m/s
适用介质一般气体、饱和蒸汽、过热蒸汽、压缩空气、一般液体
公称管径DN15-300mm(法兰、夹持)
DN250-1800mm(插入式)
精度等级 ±0.5%FS、±1.0%FS、±1.5%FS,±2.5%FS
重复性误差  测量值的±0.5%
量程比8:1    10:1    15:1
显示宽屏LCD显示,参数及变量可通过面板上按键设定(带密码保护)
瞬时流量显示、累积总量显示、百分比显示、频率显示
m³/h、kg/h、t/h、Hz
工作温度-40-130℃(标准型)
-40-350℃(高温型)
-40-80℃(防爆型)
阻尼调节0-50s
工作压力1.6MPa、2.5MPa、4.0MPa、特殊可定制
外壳材质
不锈钢、铸铝合金
直管段要求入口:15*DN
出口:5*DN
信号输出  4~20mA、脉冲、RS485,MODBUS协议,HART输出
供电电源  脉冲输出:12V DC、24V DC(可选)
两线制4-20mA:24V DC(可带HART通讯)
自带3.6V锂电池,使用寿命大于2年
电气连接 M20*1.5端子接线
连接方式 国标法兰,夹持,内、外螺纹
防护等级  IP65(可选IP67)
环境温度  -30℃...60℃(防爆型),-40℃...85℃(非防爆型),传感器 -40℃...80℃,转换器 -15℃...60℃
相对湿度  5%~95%
防爆标志隔爆 ExdIICT5
消耗功率<20W














帮我选型


在线选型工程师     6192450875.png

扫码关注【道威斯顿中国】公众号

回复“真心想要”,抽送Redmi充电宝!


                   6371073554557289443164997.svg




文档资料

  • 宣传手册
  • 产品说明书
  • 图纸及软件
