全能型料位开关助手，便捷操作、精准控制，让参数管理变得轻松简单！
简易操作说明
RevB2021.07.02
简介：
Smartconnectors1401A通信器可用于检查、设定、备份及恢复LBSF50/60/70各系列料位开关的参数。
其主要特点有：
1. 液晶显示测量值及参数
2. 通过按键输入修改参数
3. 小外形，便于携带。
4. USB5V供电，可用电脑或者手机充电器等供电。
5. 可为常见NPN或PNP型开关提供12V的供电，供电电流最大60mA。
6. 内置蜂鸣器，接收PNP或者NPN输出开关信号时蜂鸣器响。
7. 参数下载：修改某个参数后，用户需要通过专门的下载菜单，下载参数到料位开关中。下载时，实际上全部参数都会被重新下载。因此可以在修改多个参数之后，一次下载过程更新多个参数。
8. 可接受12VPWM脉宽调制信号输入，显示占空比信息。
一、基本参数：
外形尺寸（LxWxH）:108x72x25mm
重量：102g
供电：5V1A
工作电流：100~400mA
参数显示：LCD
环境温度：-20~70℃
12V最大输出电流：60mA
内部蜂鸣器工作电流：35mA
可设定仪表：LBSF50/60/70型料位开关
二、端子及接线：
1. 通过MiniUSB接口，为Smartconnectors1401A通信器提供5V直流供电。
2. Smartconnectors1401A通信器，通过一个4P的KF2EDG5.0型插拔式端子，为NPN或者PNP输出的开关提供12V供电，Smartconnectors1401A可以接收开关的输出信号，并通过另外一根数据线与开关通信。
端子分为3组，从左向右，含义为：
组 | 包含端子 | 功能 | 备注 |
1 | V12+,V12-,NPN,T-IN | 测试NPN型料位开关时，与料位开关的4根线连接 | l V12+：12VDC+（白色） l V12-： 12VDC-（绿色） l NPN：料位开关的NPN输出线（黄色） l T-IN：料位开关的数据线（棕色） |
2 | V12+,V12-,PNPT-IN | 测试PNP型料位开关时，与料位开关的4根线连接 | l V12+：12VDC+（白色） l V12-： 12VDC-（绿色） l PNP：料位开关的PNP输出线（黄色） l T-IN：料位开关的数据线（棕色） |
3 | A，B | RS485 | 目前未实现功能 |

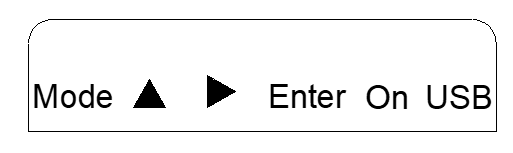

三、按键及指示灯：
按键 | 功能 |
On | 电源开关按键 l 点击一下开机 l 长按6秒关机 |
Mode | 点击Mode键切换工作模式 共有5种工作模式 Act：下载参数，解锁等功能 V/I：显示当前料位开关的工作电压以及工作电流 Pv：显示当前料位开关的内部参数 Cal：标定料位开关 Edit：修改料位开关的参数。注意，这里修改参数后，使用d-ALL，d-Ad1,d—Id等菜单下载后才会生效。 |
向上 | 向前翻动菜单，或者在修改参数时，当前位数字加1。 |
向右 | 向后翻动菜单，或者在修改参数时，向右移动光标。 |
Enter | 进入当前菜单，执行特定功能，或者修改某个参数。 |

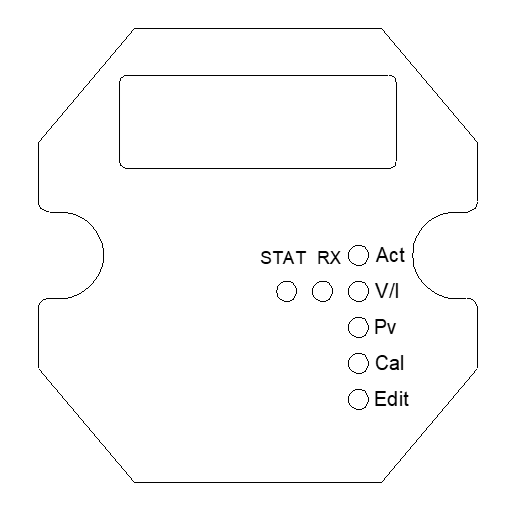

指示灯 | 含义 |
STAT | 通信器与料位开关通信连接成功后，一直亮 |
RX | 料位开关每上传一次信息，闪烁一次 |
Act | 通信器处于Act命令工作模式 |
V/I | 通信器处于电压电流测量工作模式 |
Pv | 通信器处于显示模式，实时显示料位开关的当前测量值及参数值2‑，部分参数可以直接点击Enter键修改并下载。 |
Cal | 通信器处于校准模式，用来校准料位开关 |
Edit | 通信器处于编辑模式，可用来编辑修改料位开关的参数1 |
1. 注意！：在Edit模式下，修改参数完成后，不会自动生效，必须使用下载命令下载参数，才会生效。
2. 料位开关不会自动上传数据，只有在解锁后，才会周期性自动上传测量值及参数。
四、各模式及其子菜单功能：
1. 使用向右按键在当前模式下切换子菜单
2. 使用Mode按键，切换到下一个模式
3. 使用Enter按键，开始修改当前菜单参数或者执行菜单命令
4. 在修改编辑时，点击Mode按键，可以取消修改，进入下一个菜单。
工作模式 | 子菜单类型（是否可编辑） | 子菜单功能简介 |
Act | l 命令型菜单 l 不可编辑， l 点击Enter进入，再次点击确认后执行相应动作 | 1. Unloc解锁料位开关，建立通信。 2. bkUp料位开关备份当前参数 3. rESto料位开关恢复出厂参数 |
V/I | l 实时测量型菜单 l 不可编辑 | 1. U当前料位开关工作电压（V） 2. mA当前料位开关工作电流(mA) 3. d当前料位开关PNP或者NPN报警输出的压降损失。 |
Pv | l 实时测量型菜单 l 不可编辑 | 1. P1000：料位开关当前测量值（0~1000） 2. FPV：频率值 3. MAMP:信号幅度值 4. do:输出方式（NPN或PNP） l 0:NPN l 1:PNP 5. Wind0:报警窗口起始值 6. Wind1:报警窗口终点值 7. Whyst:报警回差 8. dly:报警延时（0~10） 9. dAmP:阻尼（0~5） 10. Ecode:故障代码（正常4001或6001） 11. uptk:上传信息速度 12. FAir:料位开关的零点校准信息 13. F_Med:料位开关的满程校准信息 14. Trigr:触发强度 15. Sig1,Sig2,Sig3,Sig4,Sig5,Sig6诊断信息 16. Code:料位开关的产品代码 17. Perod:PWM的周期1=0.1S,10=1S 18. dAC:料位开关的采样精度 19. TCoEF:料位开关的温度补偿系数 |
Cal | 1. 命令型菜单 2. 不可编辑， 3. 点击Enter进入，再次点击确认后执行相应动作 | 1. Empty:料位开关开始空罐学习,要求探头在空气中，不接触介质。 2. Full:料位开关开始满罐学习，要求探头全部浸没在水中 3. 首先空罐学习，之后满罐学习，命令完成后，料位开关会自动设定合适的报警区间。 |
Edit | 1. 参数菜单 2. 可编辑修改 3. 点击Enter开始修改，修改完成后，再次点击Enter后保存 | 1. Windo：报警窗口起始点（0~1000） 2. Wind1：报警窗口终点（0~1000） 3. Whyst:报警窗口的回差（0~100） 4. do:输出方式 l 0：代表NPN输出方式 l 1：代表PNP输出方式 5. dLy:报警延时（0~10） 6. dAmP:阻尼（0~3） |
五、常用操作步骤示例：
例1:测试NPN输出的料位开关报警功能（LBSF50/60/70型）
1. 通电：
l 将Smartconnectors1401A通信器的第一组端子(V12+,V12-,NPN,T-IN)通过一个4P插拔式端子与料位开关可靠连接。用USB数据线为SMARTCONNECTORS1401A通信器供电，点击”On”按键开机。开机后，通信器屏幕显示Unloc(解锁)，Act状态指示灯亮。
2. 报警功能：
l 料位开关浸入水中（或者用手全力握紧）），使得开关报警，开关的指示灯亮，此时Smartconnectors1401A通信器内部蜂鸣器应当响，表明开关当前工作正常。
例2:测试PNP输出的料位开关报警功能（LBSF50/60/70型）
1. 通电：
l 将Smartconnectors1401A通信器的第二组端子(V12+,V12-,PNP,T-IN)通过一个4P插拔式端子与料位开关可靠连接。用USB数据线为SMARTCONNECTORS1401A通信器供电，点击”On”按键开机。开机后，通信器屏幕显示Unloc(解锁)，Act状态指示灯亮。
2. 报警功能：
l 料位开关浸入水中（或者用手全力握紧），使得开关报警，开关的指示灯亮，此时Smartconnectors1401A通信器内部蜂鸣器应当响，表明开关当前工作正常。
例3:查看NPN输出型料位开关的PV及内部参数（LBSF50/60/70型）
1. LBSF50NPN输出型料位开关，需要在V12+和T-IN端子间，并联一个1.2K欧姆的上拉电阻，才能正常通信。PNP型的不需要这个电阻。
2. 通电：
l 将Smartconnectors1401A通信器的第一组端子(V12+,V12-,NPN,T-IN)通过一个4P插拔式端子与料位开关可靠连接。用USB数据线为Smartconnectors1401A通信器供电，点击”On”按键开机。开机后，屏幕显示Unloc(解锁)，Act状态指示灯亮。
3. 解锁：
l 启动后，Act指示灯亮，屏幕显示Unloc时，点击Enter键，Unloc字符开始闪烁，再次点击Enter键确认，开始解锁料位开关，解锁时间通常10多秒。
l 解锁成功后，Smartconnectors1401A的RX通信指示灯有周期性闪烁，STAT指示灯常亮。
l 解锁成功后，Smartconnectors1401A自动读取料位开关的参数，并保存在Edit编辑存储区,供用户进一步调整修改。
4. 查看参数：
l 点击Mode按键几次，一直到Pv指示灯亮，此Smartconnectors1401A通信器开始显示开关的内部参数。
l 点击向后或者向上按键，切换不同的参数，其中最重要的几个参数是：
l P1000：探头当前测量值（范围：0~1000）
1. 校准后的仪表，在空气中：P1000≈100。
2. 校准后的仪表，在水中，P1000≈800。
l Wind0：报警窗口的起点值（水，油，固体粉料的报警值不同）
l Do:输出方式（0=NPN或1=PNP）
l dLy:报警延时：0~10
l dAmP:阻尼：0~3
l Wind1：报警窗口的终点值（通常为1000，不需要更改）
例4:修改NPN输出的料位开关的报警窗口起点Wind0参数值（LBSF50型）
1. 通电：
l 将SMARTCONNECTORS1401A通信器的第一组端子(V12+,V12-,NPN,T-IN)通过一个4P插拔式端子与料位开关可靠连接好。用USB数据线为SMARTCONNECTORS1401A通信器供电，点击”On”按键开机。开机后，通信器屏幕显示Unloc(解锁)，Act状态指示灯亮。
2. 解锁：
l 启动后，Act指示灯亮，屏幕显示Unloc时，点击Enter键，Unloc字符开始闪烁，再次点击Enter键确认，开始解锁仪表，解锁时间通常10多秒。
l 解锁成功后，Smartconnectors1401A的RX通信指示灯有周期性闪烁，STAT指示灯常亮。
l 解锁成功后，Smartconnectors1401A自动读取料位开关的参数，并保存在Edit编辑存储区,供用户进一步调整修改。
3. 查看当前报警窗口起点值Wind0
l 点击Mode按键几次，一直到Pv指示灯亮，继续点击向后按键，切换不同的参数，一直到屏幕显示Wind0为止。
l Wind0常见设定值：
n 水：550
n 泡沫：300
n 粘稠介质（例如面酱）:790
n 油脂：250
n 固体颗粒（例如干茶叶）：160
4. 编辑Wind0：
l PV模式下，屏幕显示Wind0时，点击Enter键，开始修改Wind0值。
l 用向右键移动光标，用向上键，修改当前位的数字。
l 修改完成后，点击Enter键保存，屏幕提示Yes,再次点击Enter键确认后，开始下载。
l 下载通常持续10多秒，下载完成后，RX通信灯开始闪烁，STAT灯也会常亮。如果修改成功，屏幕上会显示PASS。
例5:将NPN型料位开关的报警延时从0秒改为3秒（LBSF50型）
1. 通电：
l 将SMARTCONNECTORS1401A通信器的第一组端子(V12+,V12-,NPN,T-IN)通过一个4P插拔式端子与料位开关可靠连接。用USB数据线为SMARTCONNECTORS1401A通信器供电，点击”On”按键开机。开机后，通信器屏幕显示Unloc(解锁)，Act状态指示灯亮。
2. 解锁：
l 启动后，Act指示灯亮，屏幕显示Unloc时，点击Enter键，Unloc字符开始闪烁，再次点击Enter键确认，开始解锁仪表，解锁时间通常10多秒。
l 解锁成功后，SMARTCONNECTORS1401A的RX通信指示灯有周期性闪烁，STAT指示灯常亮。
l 解锁成功后，SMARTCONNECTORS1401A自动读取料位开关的参数，并保存在Edit编辑存储区,供用户进一步调整修改。
3. 查看当前报警延时
l 点击Mode按键几次，一直到Pv指示灯亮，继续点击向后按键，切换不同的参数，一直到屏幕显示dLy为止。
4. 编辑dLy：
l PV模式下，屏幕显示dLy时，点击Enter键，开始修改dLy延时参数。
l 用向右键移动光标，用向上键，修改当前位的数字,延时3秒，这里要改为3。
l 修改完成后，点击Enter键确认，屏幕提示Yes,再次点击Enter键确认后，开始下载。
l 下载通常持续10多秒，下载完成后，RX通信灯开始闪烁，STAT灯也会常亮。如果修改成功，屏幕上会显示PASS。
5. 将料位开关断电后重新通电（关闭诊断信息上传，防止其影响延时长度）。
6. 测试
l 将料位开关探头浸没入水中（或者用手紧握），再从水中脱离，确定报警延时是否正常，
六、SMARTCONNECTORS1401A通信器常见问题
症状 | 可能原因 | 处理方法 |
RX指示灯不闪烁 | 接线问题 料位开关未解锁 料位开关解锁300秒后，会自动重新锁定。 | 检查接线 检查料位开关的供电是否12V 用通信器重新解锁料位开关
|
连接料位开关后，通信器屏幕突然变暗 | 料位开关的电源正负线之间可能短路。料位开关可能存在故障，工作电流过大，导致通信器无法正常工作。 | 1.通信器的V/I模式下，检查工作电压电流。正常电压约12V，工作电流4~40mA间波动。 2.更换一个料位开关测试。 3.检查接线。 |
SMARTCONNECTORS1401A屏幕显示Err1或Err2 | 供电不到5V SMARTCONNECTORS1401A内部硬件故障 | 通电重新启动SMARTCONNECTORS1401A,启动过程中，屏幕会显示2个数字，例如1181,731，代表输出电压。如果输出电压超过限度，SMARTCONNECTORS1401A会报警。 记录下通电时屏幕数据，通知厂家技术人员。 |
NPN型料位开关无法通信 | 上拉电阻接触不良 或者阻值不合适 | 1.检查上拉电阻是否1.2K 2.检查上拉电阻是否位置正确，连接良好。 |
料位开关探头接触水报警后，脱离水，无法解除报警。 | 1.通信器5VUSB供电电压不足。 2.料位开关工作电流过大，导致通信器供电不足。 | 1．检查或者更换一个USB充电器。 2.如果使用充电宝，检查电量是否低 3.使用质量较好（阻值较低）的USB连接线。 4.更换一个料位开关测试。 |
七、SMARTCONNECTORS1401A通信器诊断信息
为方便现场诊断，通信器在解锁料位开关后，会首先显示几个重要的参数及测量值。其中包括：
l 产品代码CodE
l 软件版本号VEr
l 输出形式（NPN/PNP）
l 内部测量值FPV
l 信号强度MAMP
用户可以拍摄一个解锁后屏幕显示信息的短视频，发给厂家技术，用于快速定位问题。
八、附录

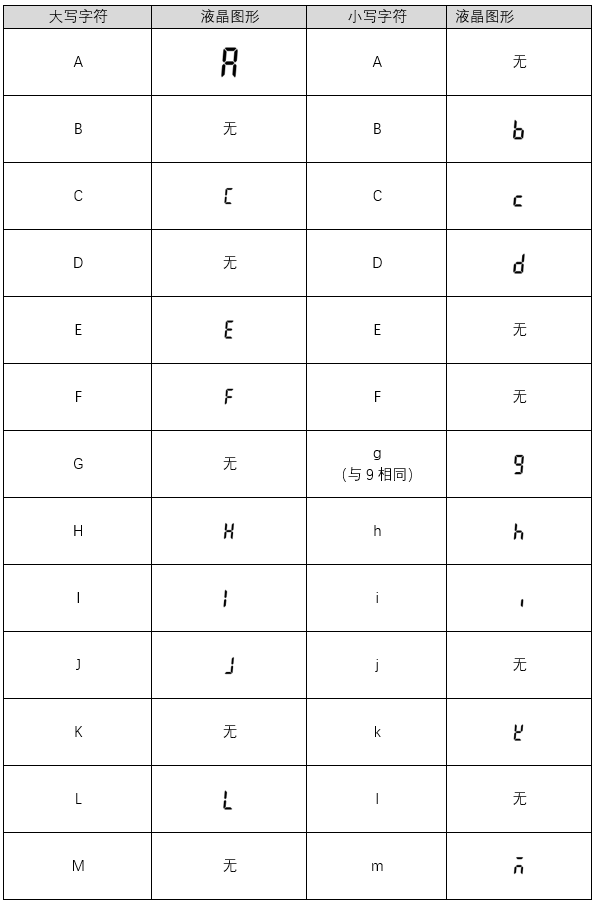

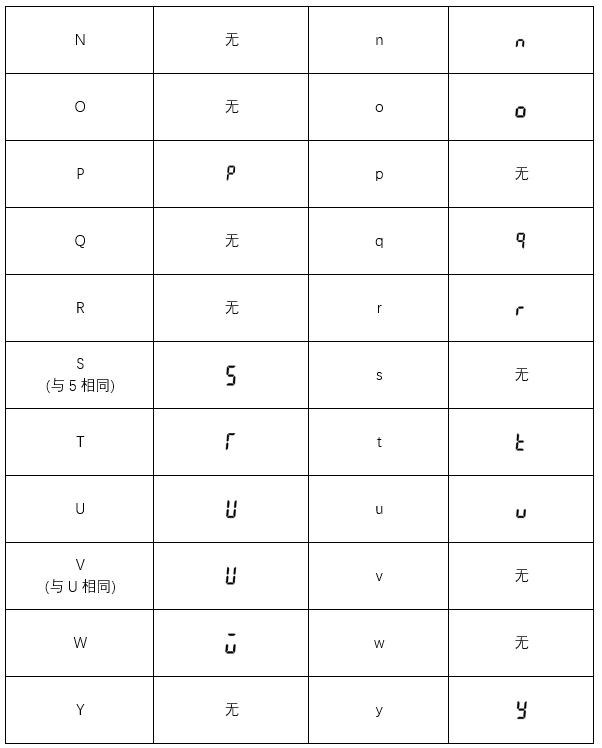

液晶图形-字符对照表
