NTC3950-10K温度传感器

一、计算公式

补充：

　　B=3950

　　R=10K

　　T2=25度

查RT表，25度对应的是10K

电路：　　

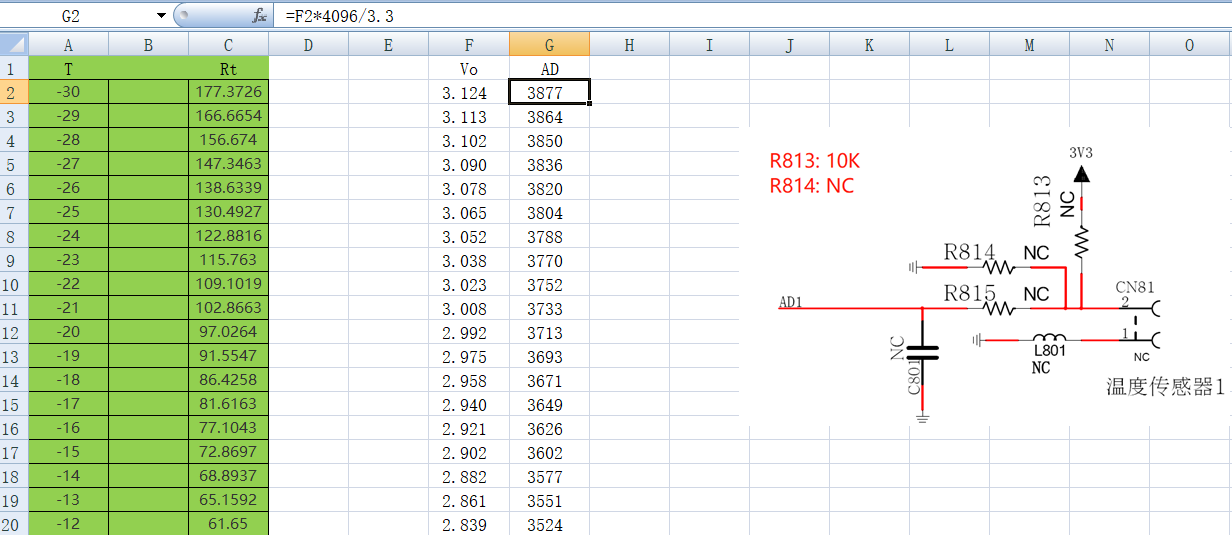

热敏电阻与上拉电阻R813分压，获取温度与Vo电压的关系，在根据Vo折算出与MCU ADC的数值。

 再将ADC代出Rt，即得到ADC与T的关系公式。

 二、C实现

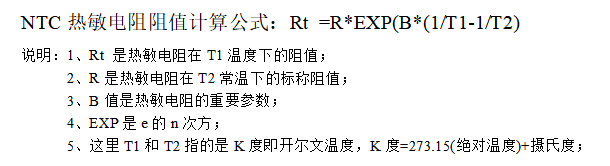

　　NTC 热敏电阻温度计算公式：Rt = R EXP(B(1/T1-1/T2))

　　其中，T1和T2指的是K度，即开尔文温度。

　　Rt 是热敏电阻在T1温度下的阻值。

　　R是热敏电阻在T2常温下的标称阻值。100K的热敏电阻25℃的值为10K（即R=10K）。T2=(273.15+25)

　　EXP是e的n次方

　　B值是热敏电阻的重要参数

　　通过转换可以得到温度T1与电阻Rt的关系T1=1/（ln（Rt/R）/B+1/T2），这里可以将ln换算成log，即T1=1/（log（Rt/R）/B+1/T2）。

　　对应的摄氏温度t=T1-273.15，同时+0.5的误差矫正。
　　首先，我们只需要知道当前温度下热敏电阻的阻值就可以算出温度。
　　该硬件电路是一个简单的串联分压电路，所以通过欧姆定律就可以很容易求得当前温度下的热敏电阻的阻值。
　　下面是C实现的代码。

#include <math.h>//电压换算成温度void temp_data(void)
{   float Rt=0;   //Rp上拉电阻值
   float Rp=10000;   //T2为25摄氏度，折算为开尔文温度
   float T2=273.15+25;   float Bx=3950;   float Ka=273.15;   float vol=0;
   vol=(float)(Get_Adc_Average(ADC_Channel_5,10)*3.3/4096);
   Rt=(3.3-vol)*10000/vol;
   temp=1/(1/T2+log(Rt/Rp)/Bx)-Ka+0.5;
}

 PT100

　　校准：

　　　　找到0度、92度对应PT100的阻值，作为校准的阻值。

　　　　软件读到的温度应该是0度&92度，如果读到的值有偏差，则T0&T92作为软件校准的OFFSET值。
