DMB-475 HART调试盒及HART-TOOL安卓版软件正式发布

来源:DOWESTON CHINA
2022-04-09 返回列表

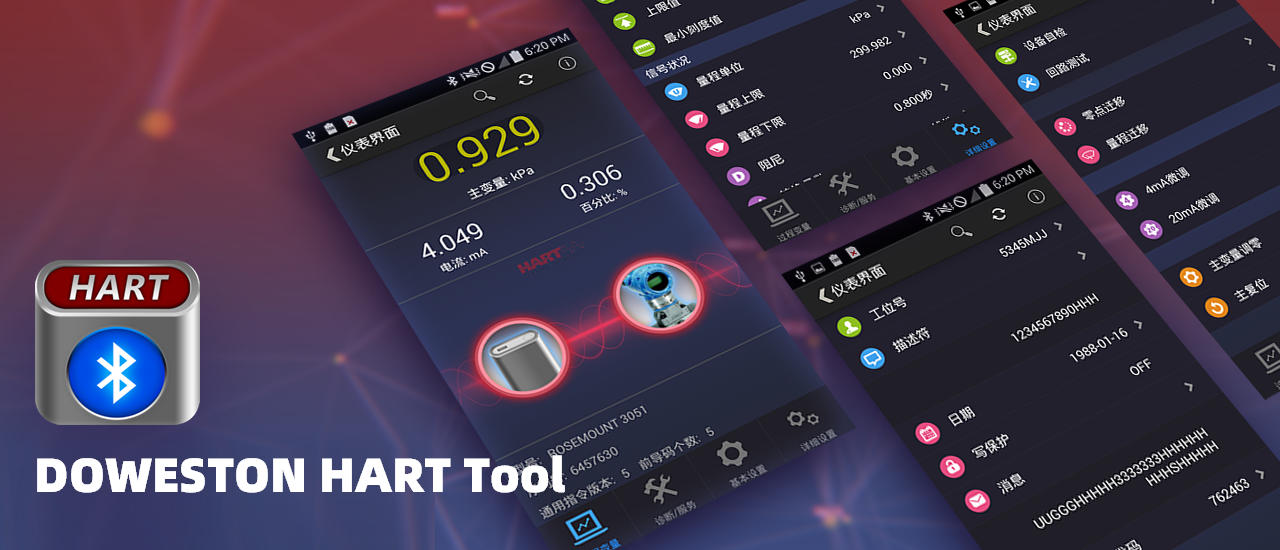

HART tool DOWESTON - 副本.png

感谢您选择道威斯顿!


DMB-475 HART调试盒及HART-TOOL安卓版软件!本产品是一款智能硬件,它使用蓝牙无线技术与HART Tool APP配合,可以方便地从手机上配置符合HART®协议的仪表设备,替代传统的HART®手操器。


HART Tool下载

HART调试盒购买



同时,它也是一台可以独立工作的移动电源,使用优质锂离子电池及优秀的充放电芯片,在可靠性,效率、兼容性等方面均有杰出表现。


DOWESTON HART TOOL.png


特别注意事项


开启24VDC之后,要注意避免HART®连接线的两端子发生接触引起24VDC短路!

支持24VDC的HART调试盒版本所配HART®连接线为特殊线缆,勿与其他版本HART调试盒的配线混用!

连接端红色为24V正,黑色为24V负;请务必正确连接变送器,因线路接反而造成变送器故障,我司不承担任何责任。


注意


首次使用,请先将本产品充满电。

在使用本产品给数码产品充电时,请自行选择适配的连接线。

在产品放电过程中,如本产品的LED指示灯全灭,则表示其电量不足,请尽快充电。

当数码产品充满电后,请及时将连接线拔掉,避免损耗。

当本产品因为输出短路等各种原因进入保护状态的时候,需要通过外部充电器进行充电操作即可恢复。


警告


本产品中包含锂离子电芯,严禁私自拆开产品外壳,避免可能造成的电芯破损或其他危险。

严禁任意拆解、挤压、穿刺、短路本产品,或投入水、火中,或暴露于温度高于60℃(140℉)的环境中。


产品特性


完善的HART®通讯功能    配置符合HART®协议的仪表设备。

APP模式: 只需要将HART Tool APP下载安装到手机上,便可以通过蓝牙连接本产品,十分方便地在手机上对HART®设备进行配置。

无线互联: HART调试盒与手机间使用无线通讯(低 功耗蓝牙技术),提供稳定的传输通道。

轻巧便携: 人性化设计,体积小,质量轻,紧凑便携。

特殊功能 : 配置优质锂离子电池,采用充放电管理IC,多重保护机制,无论是充电,放电,还是待机,都可轻松应对过充、过放、高温、短路等多种异常情况,可以作为数码设备的应急移动电源,为您的移动应用提供可靠保障。

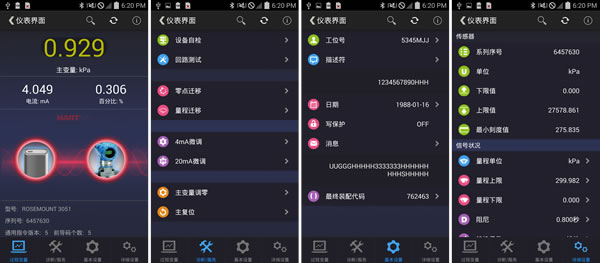

完善的HART®调试功能配置符合HART协议的仪表设备。,采用HART工业标准,支持国内外HART仪表的通用参数。包括但不限于:过程变量模块:用于显示主变量、电流、百分比及版本号;诊断/服务模块:主要包括设备自检、回路测试、零点迁移、量程迁移、4mA微调、20mA微调、主变量调零及主复位;基本设置模块:可设置工位号、描述符、日期、是否写保护、消息及装配代码;详细设置模块:展示传感器参数并设置信号的量程单位、量程上限、量程下限、阻尼、转换函数等信息。





技术参数


接口:Micro USB接口 * 1,标准USB接口 * 1,蓝牙4.0

电池:高品质锂离子电池 容量根据订单选项

输入电压:DC 5.0V

输出电压:DC 5.1V

环境:充电温度 0℃-45℃ (TYP),放电温度 -10℃~+50℃(TYP)

尺寸:90.5*77*21.6mm

充电时间(5V/1A充电器):容量选择5000mAh时,约6小时;容量选择2500mAh时,约3.5小时



与手机连接


轻按一次多功能按钮,如电量允许,产品将启动运行,同时LED闪烁显示当前设备电量,此时在5min内,手机可以与本产品建立蓝牙连接。

在成功连接之后,如果手机与HART调试盒之间超过5min没有任何数据交互,设备将自行关闭无线通讯,并进入低功耗待机状态。如需重新连接,请再次轻按按钮。




HART通讯


使用本产品专用的HART®连接线,连接到变送仪表上,用手机连接HART调试盒之后操作APP便可以对方便地配置仪表。APP的具体操作方法请参考其帮助文档。



启动与关闭24VDC


可通过HARTLink APP或者HART调试盒的按钮来启动或关闭24VDC。为延长HART调试盒按钮寿命,建议使用APP软开关。

HART调试盒强制开关方式为:长按一次多功能按钮,如电量允许,24VDC将开启;同时LED1(红)亮起,指示设备目前对外提供24VDC输出。再次长按,24VDC将关闭,同时LED1熄灭。

24VDC启动时的注意事项请仔细阅读特别注意事项部分!



充电

使用可靠的电源适配器连接,可实现对产品充电。充电时,显示状态和电量对应关系如下:

电量

LED3

LED4

开始充电 至  <40%

闪烁

40-70%

闪烁

70-99%

闪烁

闪烁

充电完成



放电

用USB数据线连接数码产品,可实现对数码产品充电。放电时,显示状态和电量对应关系如下:

电量

LED3

LED4

欠压

<40%

闪烁

40-70%

闪烁

>70%

闪烁

闪烁

注:在充、放电时,只需插入连接线,设备将自行识别启动,不需要按按钮。



重要提示


以下情况将失去保修机会:

1,     未经授权的维修、误用、碰撞、疏忽、滥用、进液、事故、改动、不正确地使用非本机配件,或撕毁、涂改标贴、机器序号、防伪标记;

2,     已超过保修期;

3,     因不可抗力造成的损坏;

4,     因人为原因导致本产品及其配件产生性能故障。
